Jednocylindrowa hydrauliczna kruszarka stożkowa serii GP

Hongxu Machinery Co., Ltd., profesjonalny producent sprzętu do przetwarzania materiałów stałych, z dumą prezentuje naszą jednocylindrową hydrauliczną kruszarkę stożkową serii GP. Ta seria kruszarek może przetwarzać twarde materiały, takie jak granit, nadaje się do kruszenia wtórnego i czwartorzędowego i umożliwia wielokomorowe przełączanie poprzez wymianę części zużywających się. Konserwacja jest również prosta. Dzięki kompleksowej obsłudze posprzedażnej Hongxu Machinery ta seria kruszarek zapewnia stabilną i wydajną pracę średnim i dużym przedsiębiorstwom wydobywającym piasek.

Wyślij zapytanie

Opis produktu

Jednocylindrowa hydrauliczna kruszarka stożkowa serii GP wykorzystuje silnik elektryczny jako źródło zasilania. Do przenoszenia mocy wykorzystuje poziomy wał i koła zębate, które wprawiają tuleję mimośrodową w ruch obrotowy. Następnie ten obrót powoduje, że ściana krusząca wykonuje mimośrodowy ruch oscylacyjny. Podczas operacji kruszenia następuje okresowa zmiana odległości pomiędzy ścianą kruszącą a ścianą szczęki, uzyskując w ten sposób ciągłe ściskanie i kruszenie twardych materiałów, takich jak granit, ruda i otoczaki rzeczne, kończąc przetwarzanie od surowców do gotowych produktów spełniających wymagania dotyczące wielkości cząstek. Sprzęt ma konstrukcję modułową; ta sama jednostka główna może przełączać się pomiędzy różnymi typami komór w celu kruszenia grubego, średniego i drobnego, po prostu wymieniając części odporne na zużycie. Co więcej, otwór wylotowy można dynamicznie regulować za pomocą ciśnienia hydraulicznego podczas pracy urządzenia. W połączeniu z precyzyjnie obrobionymi, odpornymi na zużycie częściami (do montażu nie jest wymagane pakowanie), znacznie upraszcza to obsługę i konserwację, dzięki czemu nadaje się do wieloprocesowego kruszenia w dużych i średnich przedsiębiorstwach zajmujących się piaskiem i żwirem oraz w kopalniach.

Parametry techniczne

model	wgłębienie	Port zasilający (mm)	Maksymalny rozmiar cząstek paszy (mm)	Minimalny wyrzut materiału (mm)			Maksymalne rozładowanie (mm)			Moc silnika (KW)	Masa jednostki głównej (kg)
model	wgłębienie	Port zasilający (mm)	Maksymalny rozmiar cząstek paszy (mm)	udar	udar	udar	udar	udar	udar
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

Podane w tabeli dane dotyczące zdolności produkcyjnej mają wyłącznie charakter poglądowy i dotyczą wyłącznie granitu o średniej twardości i gęstości nasypowej 1,6 t/m3 przy pełnej komorze kruszenia. Wyniki odniesienia dla innych materiałów można przybliżyć poprzez przeliczenie gęstości nasypowej.

Różne typy komór i skoki mają różne odpowiednie zakresy otworów wylotowych. Znajdź dopuszczalny rozmiar otworu wylotowego w głównej tabeli parametrów i połącz go z odniesieniem do zdolności produkcyjnej. Maksymalny wyładunek będzie wzrastał w miarę zużywania się ściany kruszenia i ściany komory mielenia.

Analiza strukturalna

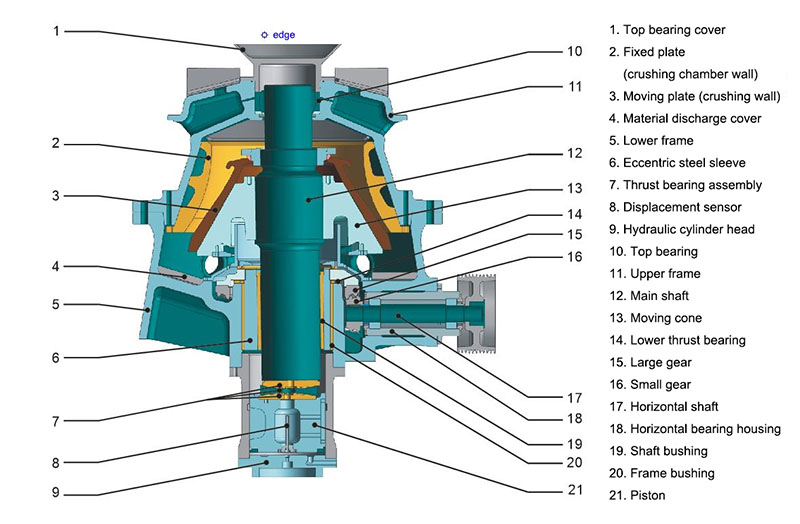

Ten schemat przedstawia strukturę jednocylindrowej hydraulicznej kruszarki stożkowej serii GP, która składa się głównie z górnej pokrywy łożyska, płyty stałej (ściany szczęk), płyty ruchomej (ściany kruszącej), ramy, mimośrodowej tulei stalowej, układu hydraulicznego i elementów przekładni.

GP series single-cylinder hydraulic cone crusher

Cechy produktu

1. Możliwość dostosowania do wielu komór: Ta sama jednostka główna może przełączać się między komorami kruszenia grubego, średniego i drobnego, po prostu wymieniając części odporne na zużycie. Obejmuje scenariusze kruszenia wtórnego do czwartorzędowego i elastycznie dopasowuje się do różnych wymagań procesowych.

2. Doskonały kształt cząstek gotowego produktu: Kruszarka ma zoptymalizowaną strukturę komory kruszenia, rozsądną częstotliwość kruszenia i mimośrodowość. W połączeniu z zasadą kruszenia warstwowego daje gotowe produkty o jednolitej wielkości cząstek i regularnym kształcie cząstek, które spełniają standardy wysokiej jakości kruszywa.

3. Znakomita wydajność: solidna rama umożliwia pracę z dużą mocą, a konstrukcja o dużym mimośrodzie dodatkowo zwiększa przepustowość materiału, umożliwiając stabilne operacje kruszenia o dużej objętości.

4. Kontrolowany koszt całkowity: Zoptymalizowana konstrukcja komory i wysokiej jakości części odporne na zużycie zmniejszają zużycie stali jednostkowej. Tryby kruszenia warstwowego i pełnego zasilania poprawiają wykorzystanie sprzętu i skutecznie kontrolują koszty produkcji.

5. Wygodna i wydajna obsługa i konserwacja: króciec wylotowy kruszarki obsługuje dynamiczną regulację hydrauliczną. Można ją ustawić na idealną moc za pomocą jednego przycisku podczas pracy kruszarki. Jego odporne na zużycie części są precyzyjnie obrobione, więc podczas ich montażu nie trzeba używać szpachli. Pozwala to na szybką wymianę części i znacznie skraca czas przestojów.

6.Wysoki stopień automatyzacji: Kruszarka wyposażona jest w system sterowania PLC. Dane operacyjne i status urządzenia są wyświetlane na ekranie dotykowym w czasie rzeczywistym. Operacja jest łatwa do zrozumienia i prosta. Duże linie produkcyjne mogą działać w pełni automatycznie, co zmniejsza potrzebę pracy ręcznej.

Gwarancja posprzedażna

Hongxu Machinery oferuje pełne wsparcie posprzedażowe dla jednocylindrowej hydraulicznej kruszarki stożkowej serii GP. Profesjonalny zespół firmy może szybko reagować na potrzeby, takie jak konfiguracja sprzętu i naprawa usterek maszyn. Zespół udziela również wskazówek dotyczących wymiany części odpornych na zużycie i oferuje usługi regularnych przeglądów. Poza tym zespół zoptymalizuje parametry sprzętu w oparciu o warunki produkcyjne klientów, aby mieć pewność, że sprzęt będzie działał stabilnie i wydajnie przez długi czas.
